案例分析：共为低频率硬板PCB天线助力麦克风产品持久稳定性
客户背景：
上海炉石科技是一家专注于音视频智能产品设计、研发的高新技术企业，总部位于上海，与阿里、百度、华为、小米、创维、TCL、极品等主流一线品牌合作，是垂直领域的领军者。
业务需求：
650-700MHZ使用频率，家庭及KTV娱乐场所，使用距离在半径10M内不可出现断信及杂讯。
问题描述：
原天线方案是直接设计在产品主板上，我们所说的板载天线，在使用过程中无法保障以上业务需求，经实际测试，原天线只符合半径2M内的信号保障，与多家天线公司沟通讨论后，最终选择共为承接Q1产品天线的研发工作。
挑战：
信号稳定性和抗干扰性是麦克风无线通信解决方案的基石，空间各色电子产品多样化以及人员密积程度复杂的应用环境，造成信号严重受到干扰，这需要更大的天线位置及更大的接地面积来满足天线设计需求；长100MM，内径25MM麦克风内部空间已经装満了功能所需的主板元器件及一块长66*宽20*厚7MM大容量电池,大容量电池及狭小的空间给我们工程团队带来巨大挑战。
解决方案：

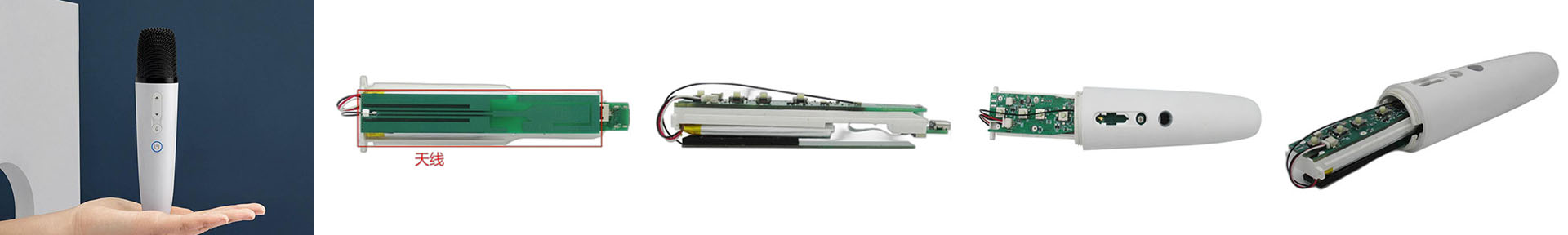

1.产品主板装入主板支架后再推入外壳内，需要天线与主板或主板支架务必进行提前连接，考虑后续大规模量产，排除了天线提前贴附在外壳内的可能性。
2.主板支架一面是功能按钮，无法安装天线，只能选择将天线设计安装在另外一面，另外一面为大容量电池，电池是影响天线性能最大杀手，这需要我们工程师的专业知识解决。
3.结构工程师和射频工程师的紧密配合分析，选择在天线PCB板上增加5MM厚度的隔离泡棉，使天线与电池产生合理的安全距离，让电池辐射对天线影响最小化。
4.天线位置的确定及结构工程师给出的空间决定了天线的尺寸，为此我们将天线尺寸定义在长100*宽17MM。
5.雕刻机的使用让工程师大大缩短开发时间，经过5次刻板制样，终于成功开发出长100*宽17*厚1MM的双面板天线，高达4.8DB增益和44%效率，以及双面板使天线接地变得更大，完美的提高了天线抗干扰能力及远距离传输的优越表现。
经济效益：
客户成功将产品推向市场，已取得了50万台的销量，还在持续火爆销售中。
